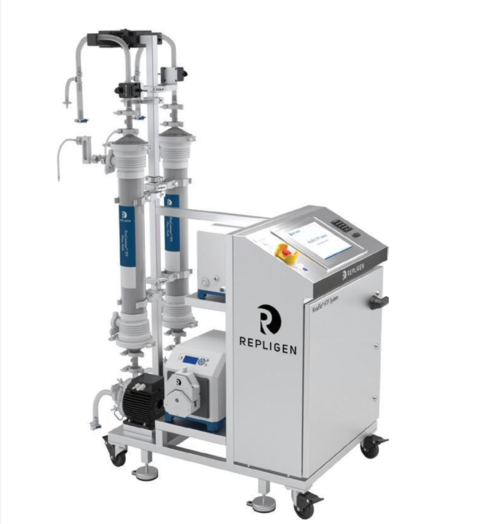

KrosFlo ® KTF 切向流過濾系統
高度靈活配置，占地面積小的切向流過濾系統 200L-5000L
KrosFlo ® KTF 切向流過濾系統結合了簡單性和可配置性的優勢。提供不同參數層面的靈活配置，包括過濾膜類型（中空纖維和平板膜 包），多種流量的泵，過濾面積，感測器和處理體積等，從而支援多種規模，單元操作和應用，以使資源利用最大化。

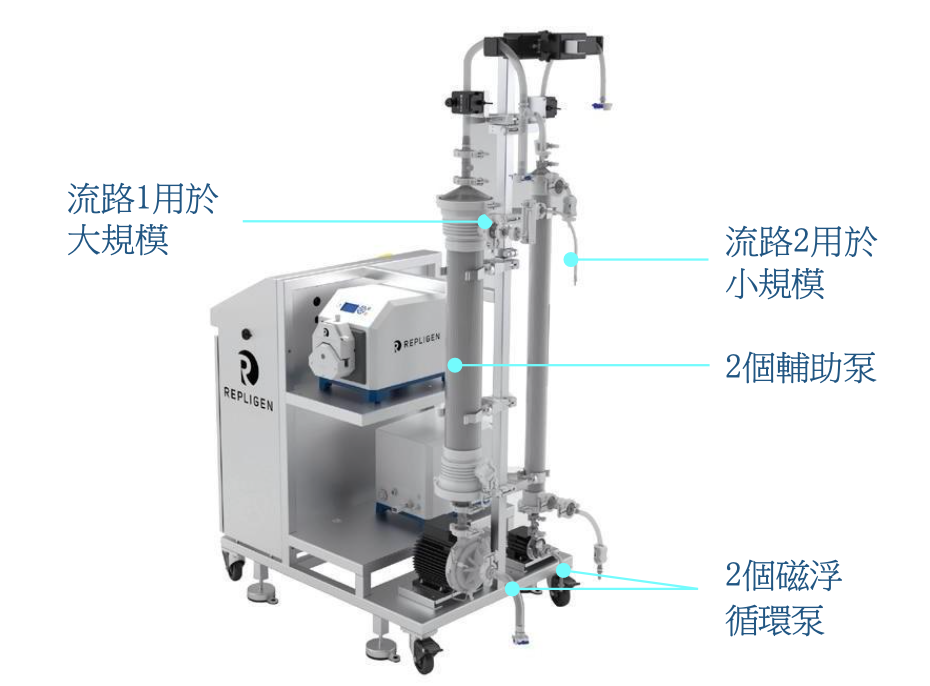

處理量靈活性
- 配置用於不同批次體積
- 完全相容 ProConnex® 切向流過濾流路
- 流路 1 可支援達2500L規模(KrosFlo® Max X06 過濾設備)
- 流路 2 可支援達1000L規模(KrosFlo® K06 過濾設備)

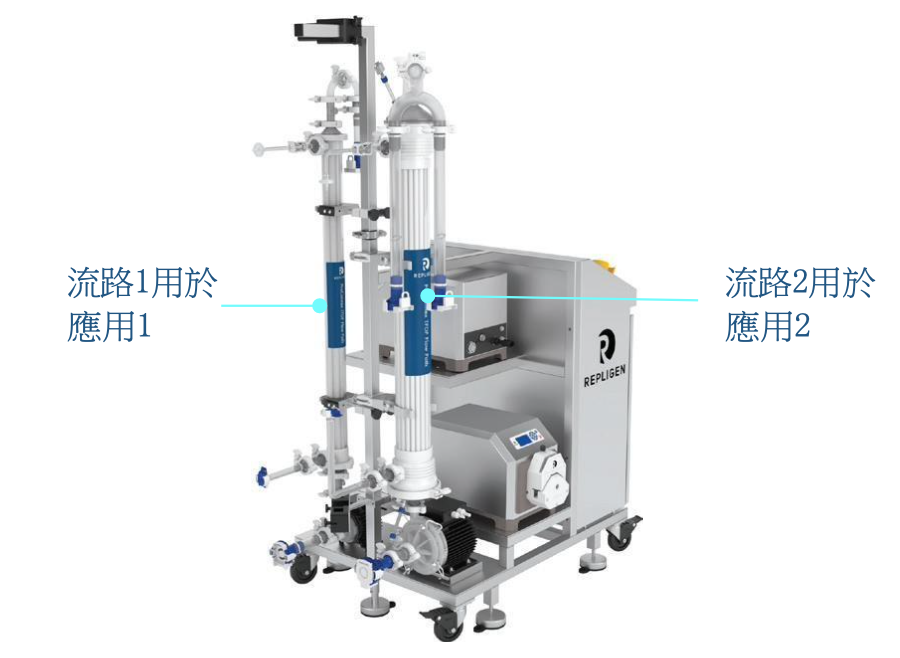

應用靈活性
- 配置用於不同應用
- 針對 TFDF® 應用的iFIX軟體程式設計
- 完全相容 ProConnex® TFDF® 流路
- 流路 1 支持 TFDF® 澄清 (1500 cm²)
- 流路 2 支持 UF/DF (6000 cm²)

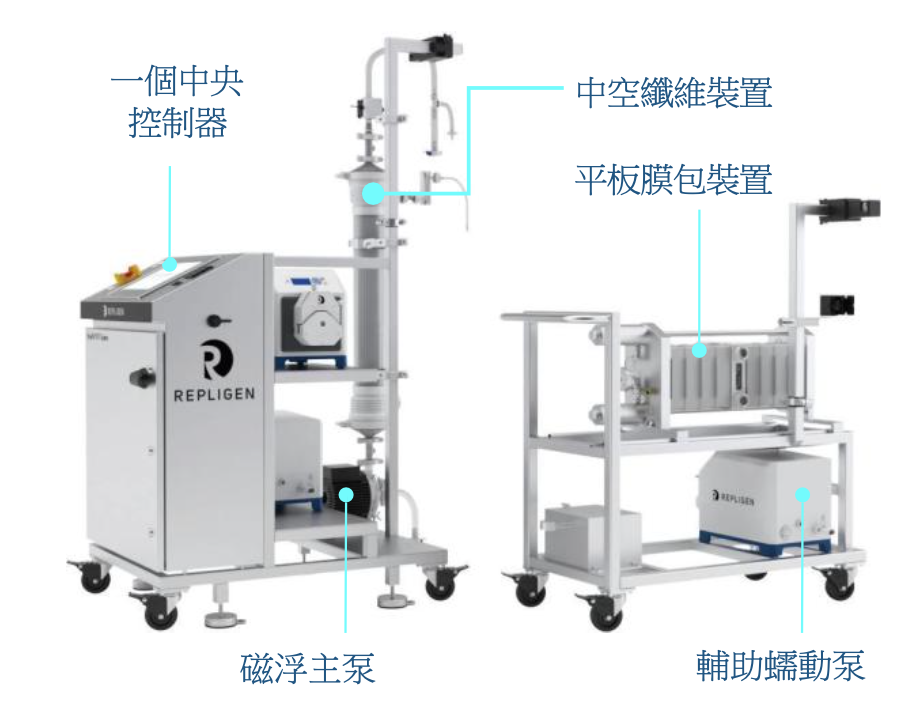

過濾設備類型靈活性
- 配置使用不同過濾設備形式
- 磁浮主泵：Spectrum® 中空纖維過濾設備
- 主蠕動泵：工藝物料
- 輔助液壓泵：TangenX® 膜包
- 輔助蠕動泵：濾液管線
部件
- Spectrum® 中空纖維過濾設備
- 自動背壓控制閥
- 使用者介面
- 磁懸浮泵
- 回流流量計
- 一次性使用壓力感測器
- 輔助泵
- 304不銹鋼框架
- 濾液流量計
- 電導/UV感測器
規格
- 典型工藝體積：200L-5000 L
- 最大過濾設備面積：2套，每套可達 17.2m2 (中空纖維) 2套，每套可達 20m2 (膜包)
可配置部件
| 泵 | 最多2個磁浮泵(100-2000系列) |
| 流速 | 每個泵可達85 LPM |
| 最大壓力 | 可達2.5 Bar |
| 最低滯留體積 | 200 mL-6.0 L |
| 管路 | 3/8英寸內徑-1英寸內徑 |
| 回流流量計 | 管夾式超音波流量計 |
| 濾液流量計 | 管夾式或流通式超音波流量計 |
| 進樣天平或客戶信號(4-20mA) | 管可達2000 Kg+ |
| 主機殼寬度* | 24英寸或30英寸 |
| TMP控制 | 非侵入式/無產品接觸 |
| 壓力感測器 | 衛生型聚碸，0.5英寸、1.0英寸和1.38英寸 |
| 輔助泵 | 三輥軸不銹鋼蠕動泵 |
軟體和HMI
| PLC | Allen Bradley |
| 軟體 | iFix 6.0、iHistorian、Dream Reports、E- Signature （KTF+ 可配置Wonderware軟體） |
| DeltaV | 可連接至DeltaV |
| 最GMP | 可符合21 CFR Part 11要求 |

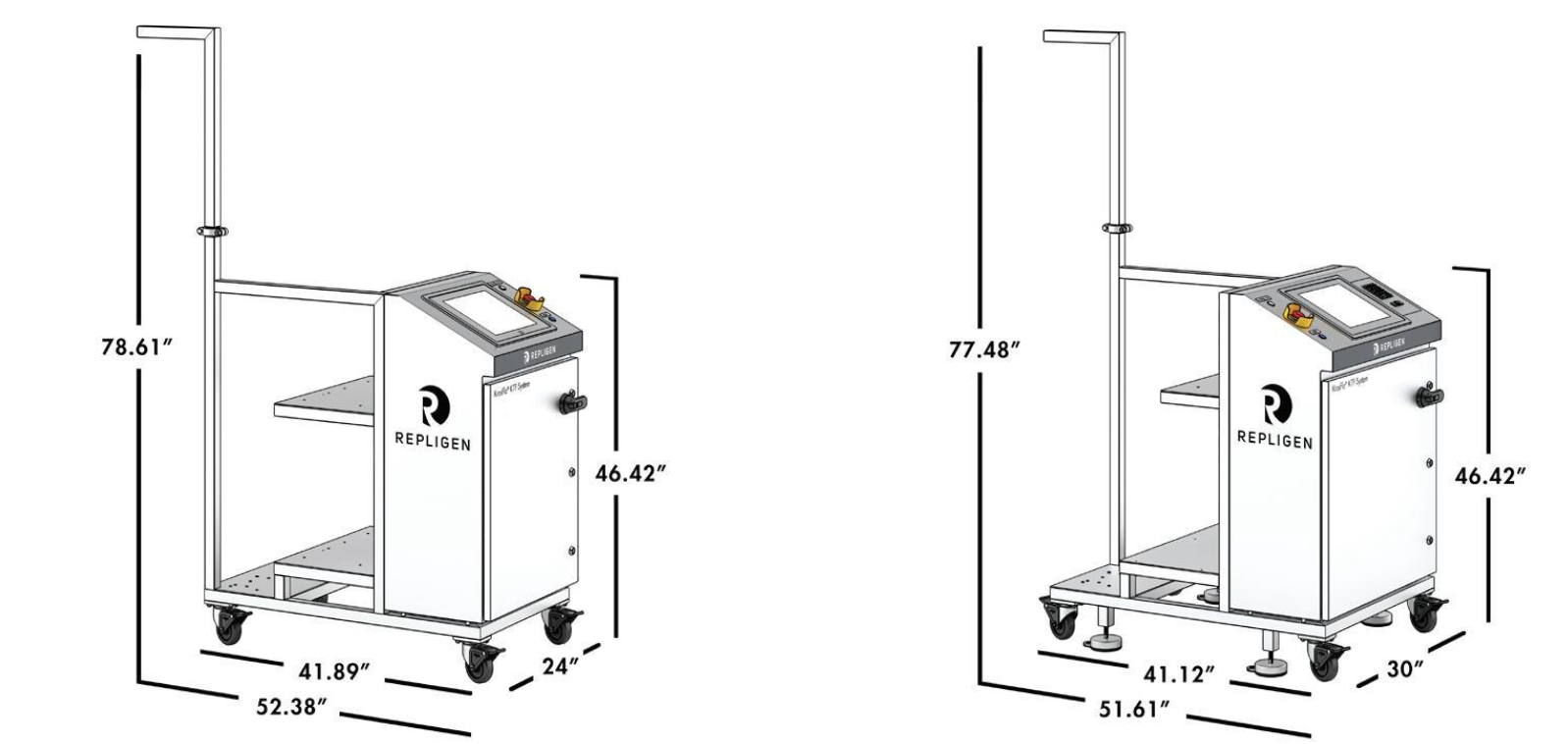

系統尺寸
